Fresatrice e Incisore CNC 1515 1500x1500mm 2,2kW + Accessori



La fresatrice CNC industriale 1515 Ultra è stata progettata per soddisfare le esigenze della produzione di massa e della lavorazione precisa dei pezzi. Non è una macchina giocattolo, come quelle che si trovano spesso sul mercato, realizzate con materiali di dubbia qualità e tecnologia obsoleta, con numerosi difetti di fabbricazione. Con noi, ottieni una macchina testata al 100% per la durata, l'efficienza e la precisione durante il funzionamento.

La fresatura di legno, plastica e metalli con la CNC1515 Ultra avviene senza problemi a una velocità fino a 5000 mm/min.

La stabilità è garantita da un robusto telaio metallico della fresatrice, che pesa oltre 100 kg una volta assemblata.

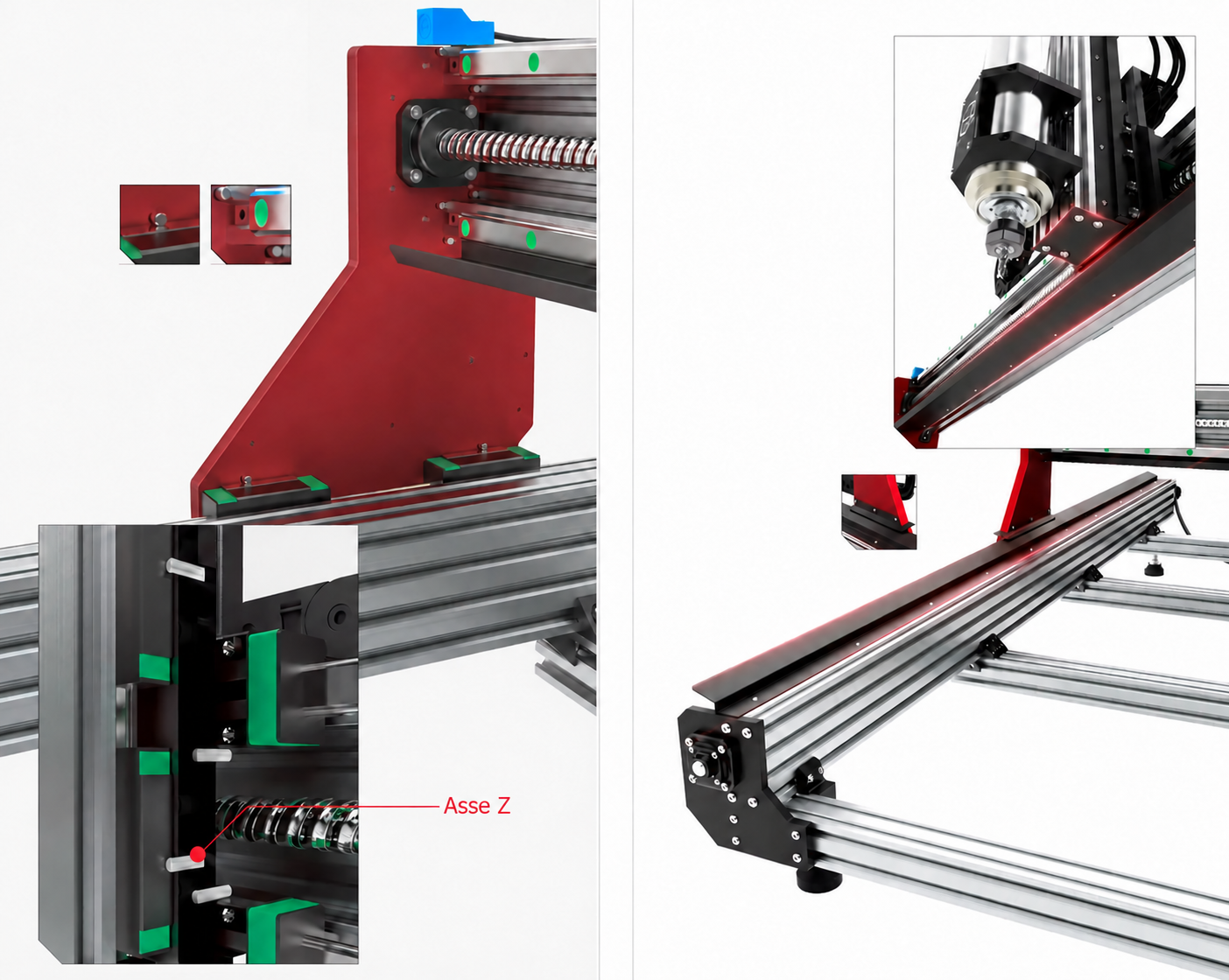

Dettagli della fresatrice CNC 1515:



---







Asse Y HG15, distanza dal centro del cursore 127 mm – posizionamento ottimale per garantire eccellente stabilità.

Doppie guide, che fungono da asse di base, forniscono massima resistenza e supportano perfettamente il lavoro degli assi X e Z.

La base di montaggio in alluminio robusto ha uno spessore di 12 mm, il che migliora ulteriormente la stabilità di tutta la macchina.



Controller MACH3 DDCS V4.1

Il DDCS V4.1 è un controller CNC industriale avanzato con le seguenti caratteristiche principali:

• Funzionamento offline indipendente: funziona in modo autonomo, senza la necessità di connessione a un computer durante il funzionamento; i progetti possono essere trasferiti tramite USB.
• Display chiaro da 7 pollici con pannello di controllo intuitivo
• Supporto completo dei codici G Fanuc: compatibile con una vasta gamma di software CAD/CAM come ArtCam, AutoCad, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 e altri.
• Trasferimento file tramite Ethernet: consente il trasferimento di file G-code di qualsiasi dimensione tra il computer e il controller tramite Ethernet.
• Struttura industriale robusta: custodia resistente e tecnologia moderna per un controllo preciso delle funzioni CNC.
• Controller manuale MPG integrato: consente un controllo manuale preciso degli assi della macchina.
• Alimentazione 36V: progettato per funzionare con motori passo-passo con una coppia di 2,2 Nm.
• Inverter integrato 2,2 kW/220V: consente il controllo diretto dei mandrini fino a 2,2 kW di potenza.
• Filtri anti-interferenza integrati: garantiscono un funzionamento stabile del sistema riducendo le interferenze elettromagnetiche.
• Raffreddamento efficiente: dotato di tre ventole silenziose per un raffreddamento adeguato dei componenti interni.
• Modulo relè a 4 canali: consente il controllo di dispositivi periferici aggiuntivi.
• Terminale DB37: facilita il collegamento di dispositivi esterni e segnali.









---





Il rapporto del braccio di resistenza sull'asse Z sul lato sinistro dei modelli simili è di circa 3,5:1, mentre sull'asse A è di circa 3,1:1.

Sul lato destro della fresatrice CNC OSMAN - il rapporto del braccio di resistenza sull'asse Z è di circa 2,1:1 e sull'asse X è di circa 2,2:1.

Un rapporto inferiore significa forze centrifughe minori su tutta la struttura e quindi una maggiore efficienza strutturale.

Alcuni modelli di fresatrici simili hanno una combinazione di molti elementi sulla guida, che aumenta il peso dell'asse X di 2,5 volte, aumenta la distanza tra gli elementi di connessione e porta a una struttura disconnessa (lato sinistro), il che causa una distribuzione non uniforme delle forze e alte tensioni sulle connessioni.


La fresatrice CNC 1515 utilizza una combinazione di elementi di guida posizionati strettamente tra loro sulla guida,

Questo porta a una distanza significativamente inferiore tra le connessioni e l'asse del mandrino. Le forze di trazione agiscono con potenza significativamente inferiore sugli elementi di connessione.

Dati tecnici della fresatrice CNC 1515 1500x1500mm:

• Modello: 1515
• Dimensioni assemblate: 1665x1630x710mm
• Area di lavoro: 1300mm (X) x 1300mm (Y) x 150mm (Z)
• Meccanismo di trasmissione: vite a ricircolo di sfere SFU16mm 1610 (assi X + Y), vite a ricircolo di sfere SFU 12mm 1204 (asse Z)
• Meccanismo di guida: guide lineari HGR 15 montate sugli assi X+Y e MGN15 montata sull'asse Z
• Motore: 4x motore passo-passo 57HSE 2,2NM (circuito chiuso)
• Sensore asse Z: sensore di prossimità metallico quadrato
• Velocità di avanzamento massima: 0-15000 mm/min
• Velocità di taglio massima: 0-5000 mm/min
• Peso totale: 130 kg
• Alimentazione: 220-230V/50Hz

• Dimensioni mandrino: ø 80 x 238mm (diametro: 80mm x lunghezza: 238mm)
• Materiale: custodia in acciaio inox 304, protezione in alluminio per l'acqua
• Potenza: 2,2 kW
• Velocità di rotazione del mandrino: 0-24000 giri/min
• Errore assiale: 0,01 mm
• Cuscinetti: 3 pz. cuscinetti tipo 7005, 1 pz. cuscinetto tipo 7002
• Concentricità: 0,025 mm (2,5 micron)
• Pinze ER20: gamma di serraggio da 1 mm a 13 mm | 28 pezzi: 1 mm / 1,5 mm / 2 mm / 2,5 mm / 3 mm / 3,175 mm / 3,5 mm / 4 mm / 4,5 mm / 5 mm / 5,5 mm / 6 mm / 6,35 mm / 6,5 mm / 7 mm / 7,5 mm / 8 mm / 8,5 mm / 9 mm / 9,5 mm / 10 mm / 10,5 mm / 11 mm / 11,5 mm / 12 mm / 12,5 mm / 12,7 mm / 13 mm
• Precisione: radiale < 0,03 mm | assiale < 0,01 mm

• Modulo relè a 4 canali – per il controllo dei dispositivi periferici.
• Alimentatore a commutazione 24V 50W – assicura alimentazione stabile per i componenti a bassa tensione.
• VFD 2.2KW 220-230V – convertitore di frequenza per regolare la velocità del mandrino.
• Filtro monofase per alimentazione principale – stabilizzazione e protezione contro le interferenze.
• 3x ventola DC silenziosa – garantisce un raffreddamento efficace dei componenti.
• Modulo BH57 4 assi – supporta il movimento multi-asse nelle macchine CNC.
• Alimentatore principale 800W (36V per motore servo ibrido) – alimentazione per motori ibridi.
